CCD камера

01.09.2011 23:54

Продолжаю наполнять сайт контентом (всё это было на форуме belastro.net)…
С 2009 года снимаю на камеру чешского производителя Moravian Instruments, модель G2-0402 с сенсором KAF-0402ME С1. Камера имеет встроенное 5-позиционное колесо фильтров. В нем у меня стоят Астродоновские Rc и V фильтры, а также Баадеровские R, B и IR-Pass.

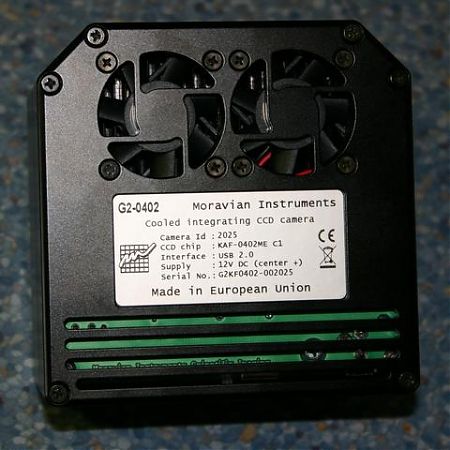

Вид сзади:
MII G2-0402

Изнутри (затвор):
MII G2-0402 Shutter

Тесты начались с охлаждения, без проблем достигается дельта в >50 градусов, т.е. при комнатной температуре 25.4С сенсор замораживается до -29.5. Кстати сенсор расположен в отдельной, осушаемой силикагелем гермокамере. Двухступенчатый пельтье дельту в 50С даёт, проверял G2-0402 – клал на чиллер (t воздуха 2-3C), на сенсоре было -50С и ничего не потело.

Результаты тестирования камеры показали полное ее соответствие заявленной производителем спецификации.

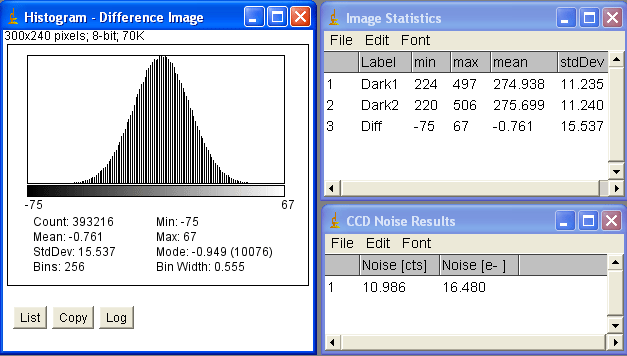

В стандартном режиме считывания общий шум считывания системы на 1e больше шума считывания сенсора. Шум считывания сенсора 15 + 1 = 16e (полученное значение = 16.48e, в спецификации: 16e).

Шум считывания камеры standart mode
Шум считывания камеры standart mode

В режиме Low-Noise считывания общий шум считывания системы равен либо меньше шума считывания сенсора. Шум считывания сенсора 15e, (полученное значение = 12.681e, в спецификации: 12e).

Шум считывания камеры low noise mode
Шум считывания камеры low noise mode

Померил Aip4win некоторые параметры:
Conversion Factor (Gain) = 2.00 electrons/ADU
Readout Noise = 16.76 electrons RMS
Mean Dark Current = 0.107632 e/pix/sec during 60.0 second exposure at -24.9 C

Темновой ток по медиане 5-и кадров:
Mean Dark Current = 0.024629 e/pix/sec during 300.0 second exposure at -24.9 C

Результаты измерения шумов при 2×2 бининге:
Conversion Factor (Gain) = 3.21 electrons/ADU
Readout Noise = 20.29 electrons RMS
Mean Dark Current = 0.452641 e/pix/sec during 60.0 second exposure at -24.9 C
